도시하천별 우수처리 용량과 수해 정책방향에 관한 연구: 서울시 사례를 중심으로

Ⅰ. 서 론

Ⅱ. 모형

모형은 크게 세 부분으로 구성된다. 첫 번째 부분은 최대 우수처리 용량의 기준을 설명하는 부분이다. 여기서 사용되는 기준을 통해 홍수발생 여부를 판단한다. 두 번째 부분은 우수유출량을 추정하는 부분이다. 추정된 데이터는 모형의 종속변수로써 활용된다. 그리고 마지막 부분에서 하천의 최대 우수 처리용량 모형을 구축한다.

1. 최대 우수처리 용량

홍수는 기본적으로 하천의 최대 우수처리 용량수준보다 많은 물이 일시에 하천으로 유입될 때 홍수가 발생한다. 하천 내로 유입된 물의 총량은 상류에서 유입되는 양과 지역 내에서 유입되는 양으로 결정된다. 유입된 총량 중 일부는 하천으로 흐르고, 나머지는 지하로 흡수되거나 공기 중으로 증발하게 된다. 따라서 하천의 최대 우수처리용량은 다음 식 (1)과 같이 표현된다.

$$

(1)

• $$ Q_i^{r,k}$$: 지역 r내 하천 i의 최대우수처리 용량,
• $$ Q_{i0}^r$$: 지역 r내 하천 i의 설계용량,
• $$ Q_i^{r,in,flow}$$: 지역 r내 하천 i의 상류 유입량,
• $$ Q_i^{r,out,flow}$$: 지역 r내 하천 i의 평시 유출량.

여기서 수해를 저감시키기 위해서는 <그림 1>에서 보이듯이 강우빈도별 최대 우수처리 용량이 결정되어야 한다. 결정된 우수처리 용량은 정책의 목표로써 활용된다. 구체적으로 50년 빈도의 강우발생 시, 하천의 최대 우수처리용량을 초과하여 홍수가 발생한다.

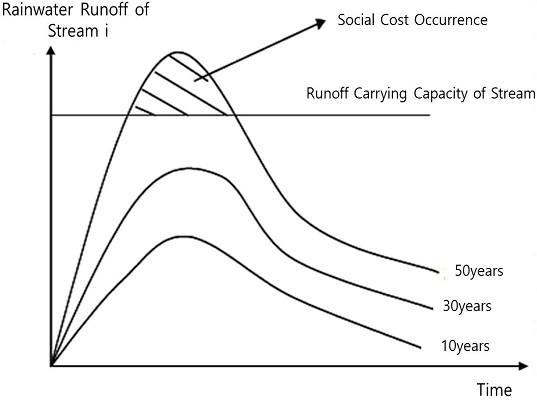

Figure 1.

Flooding occurrence by rainfall event

수해는 식 (2)와 같이 지역 r내 하천 i의 물의 양이 하천의 최대 우수처리용량보다 큰 경우에 발생한다.

$$

(2)

하천의 최대 우수처리용량 모형을 구축하기 위해서는 우수유출량 추정이 필요하다. 이에 관해서는 다음 내용에서 설명하도록 한다.

Ⅲ. 모형 결정 및 적용

본 절은 모형의 결정과 적용하는 부분으로 모형을 결정하고 적용하는 내용이다. 그리고 정책 시나리오를 설정하여 모의 실험을 한다. 실험 결과를 통해 수해 저감효과를 분석하고, 서울시 수해 저감정책 방향을 제시한다.

1. 분석 자료와 대상

최대 우수처리 용량모형을 구축하기 위해서는 각 하천별 수위데이터가 필요한데, 하천별 수위측정지점은 <표 1>과 같다.

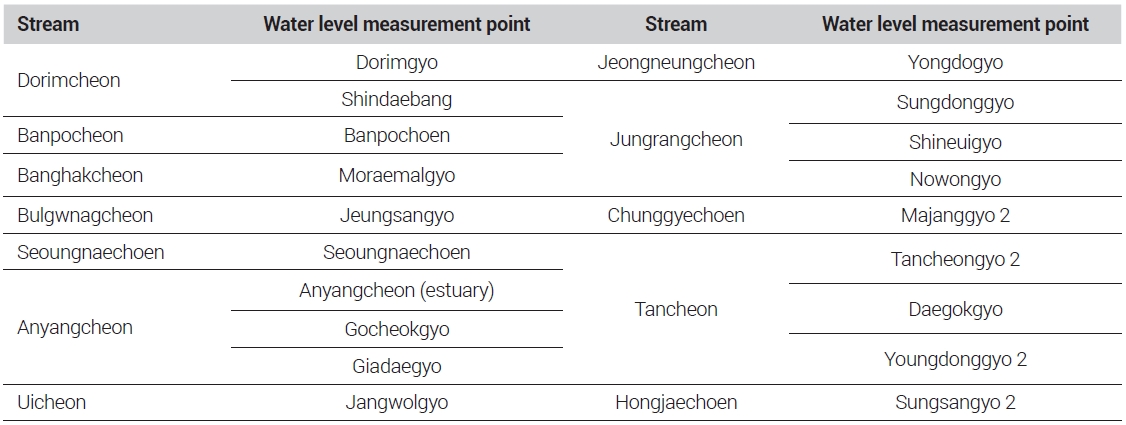

Table 1.

Stream and water level measurement point

분석에 사용된 자료의 시간적 범위는 2018년이며, 사용된 자료 및 출처는 <표 2>와 같다. 여기서 선정된 자료들은 다음 내용에서 식의 변수로 활용된다.

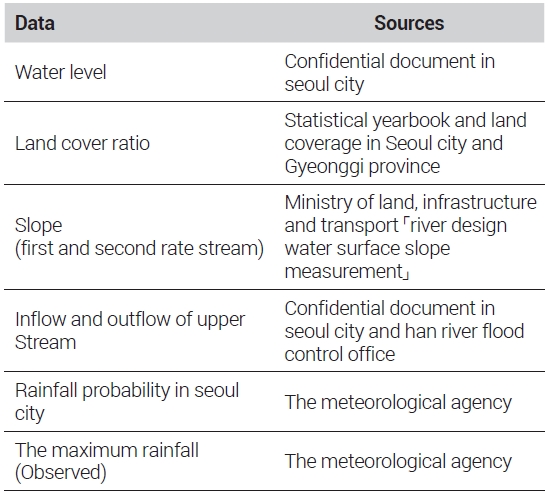

Table 2.

Data and source

2. 모형 결정 및 평가

앞에서 최대 우수처리용량 모형을 위한 식을 기초로 모형을 결정하였으며, 이는 식 (7)과 같이 표현된다. 여기서 종속변수는 km²당 1시간 우수유출량이며, 독립변수는 강우량, 경사도 ,녹지면적 그리고 상류 유입량으로 결정하였다. t값은 모든 변수에서 유의하게 나타났고, 자기상관 및 다중공선성은 발견되지 않았다.

$$

(7)

이렇게 결정된 식 (7)을 이용하면 강우빈도별 홍수발생 지역을 예측하고, 이에 대한 수해 저감정책을 수립할 수 있다. 예를 들어 서울시 도림교 유역의 녹지면적과 평균경사도 그리고 50년 빈도의 강우가 발생할 경우 강우에 따른 홍수발생을 예측하였다.

이를 위해서 먼저 식 (7)의 각 변수에 도림교 유역의 녹지면적과 평균경사도 그리고 50년 빈도 강우량인 91.5mm의 자료를 대입하여 도림교 유역의 하천으로 한 시간 동안 유입된 빗물의 양을 추정한다. 그리고 추정된 하천의 우수유입량과 도림교 지점의 우수처리용량을 이용해 하천의 수해 발생유무를 결정하게 된다. 마찬가지로 수해 저감방안은 식 (7)에서 인위적 조절인 가능한 도림교 하천유역의 녹지면적의 민감도 분석을 제시한다.

홍수를 대비하기 위한 각 하천의 수위는 크게 계획홍수위와 경계홍수위 그리고 위험수위로 구분된다. 본 논문에서는 최대 우수처리용량의 설계기준이 되는 하천의 최대 높이를 위험수위로 한다. 여기서 위험수위는 계획홍수량의 100분의 70에 해당하는 수위이며, 우수유출량이 위험수위를 초과하는 경우라고 가정한다.

또한 서울시 강우강도 식을 통해 확률강우량을 측정한다. 연구 대상지인 경기도 일부지역(의정부시, 안양시, 성남)은 강우강도 식이 존재하지 않는다. 따라서 인접지역인 서울시 강우강도 식을 사용하였다. 이 식은 홍수방재 관련기관의 연도별, 지역적 강우 특성을 통해 산정된다. 강우강도 식을 적용하여 산출된 확률강우량은 <표 3>과 같다.

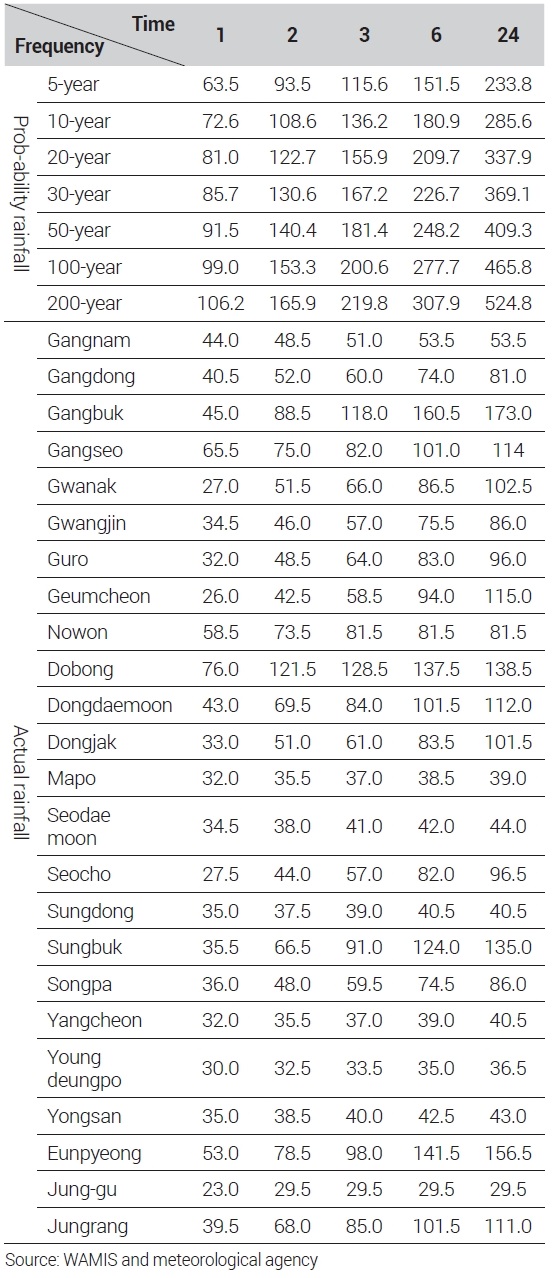

Table 3.

Result of actual precipitation and probability precipitation in seoul city (Unit: mm)

산정된 식을 바탕으로 홍수발생을 예측하고 이를 평가한 결과는 <표 4>와 같다. 분석 결과, 제2마장교와 영동 2교 그리고 도림교가 예측과 다르게 나타났으며, 그 원인은 다음과 같다.

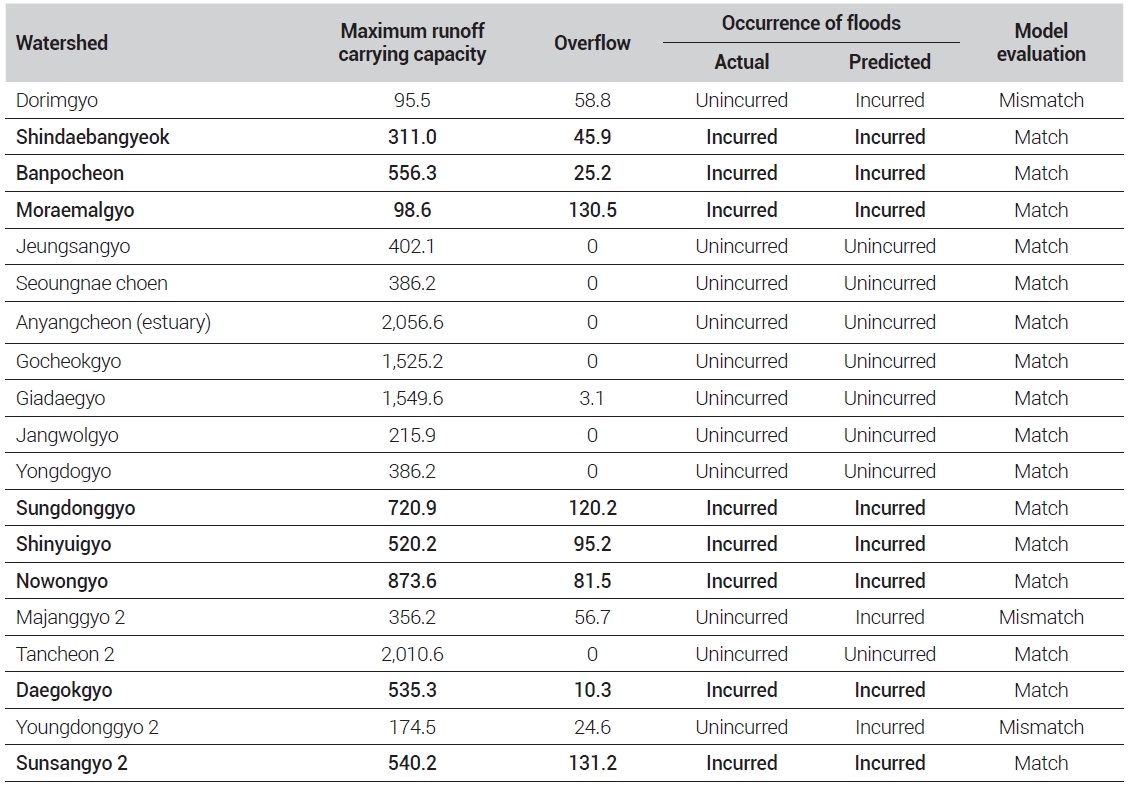

Table 4.

The prediction of flooding and model evaluation (Unit: m3/sec)

첫째, 제2마장교는 높은 수준의 최대 우수처리 용량에도 불구하고, 상류에 위치한 용두교의 영향으로 홍수가 발생하는 것으로 보인다. 둘째, 영동2교는 낮은 수준의 최대 우수처리 용량으로 인해 홍수가 발생한 것으로 판단된다. 끝으로, 도림교는 낮은 수준의 우수처리 용량과 안양천 하구에서 유입되는 물의 양 때문에 홍수가 발생한 것으로 보인다.

종합하면, 본 논문에서 사용된 모형은 총 19곳의 하천유역 중 16개 유역을 정확하게 예측하였다. 따라서 하천의 우수처리 용량 모형 기반의 시나리오 분석은 적절한 것으로 판단된다. 이와 관련한 구체적 사항은 다음 내용에서 설명된다.

2. 정책 시나리오 설정

앞에서 예측한 자료를 바탕으로 수해 저감을 위한 정책 시나리오를 설정한다. 정책 시나리오는 기본적으로 하천의 완충능력을 향상시키는 것이다. 분석대상은 실제와 예측이 모두 발생으로 평가된 8개 유역이다. 왜냐하면 강우 발생 시 홍수발생 위험도가 상대적으로 높기 때문이다. 이에 다음과 같이 세 가지 정책 시나리오를 구성한다.

• • 정책 시나리오 1: 완충능력 향상(도시 내 녹지면적을 확대하는 방안)
• • 정책 시나리오 2: 경사도를 조절하는 방안
• • 정책 시나리오 3: 녹지면적 확대와 경사도 조절을 동시에 진행하는 방안

여기서 강우빈도는 사회적 비용이 발생하는 50년 빈도로 가정하는데, 이는 2018년 실제 강우량을 기반으로 설정한 것이다. 시나리오별 분석결과는 <표 5>에서 제시하며, 이에 대한 구체적인 내용은 다음과 같다.

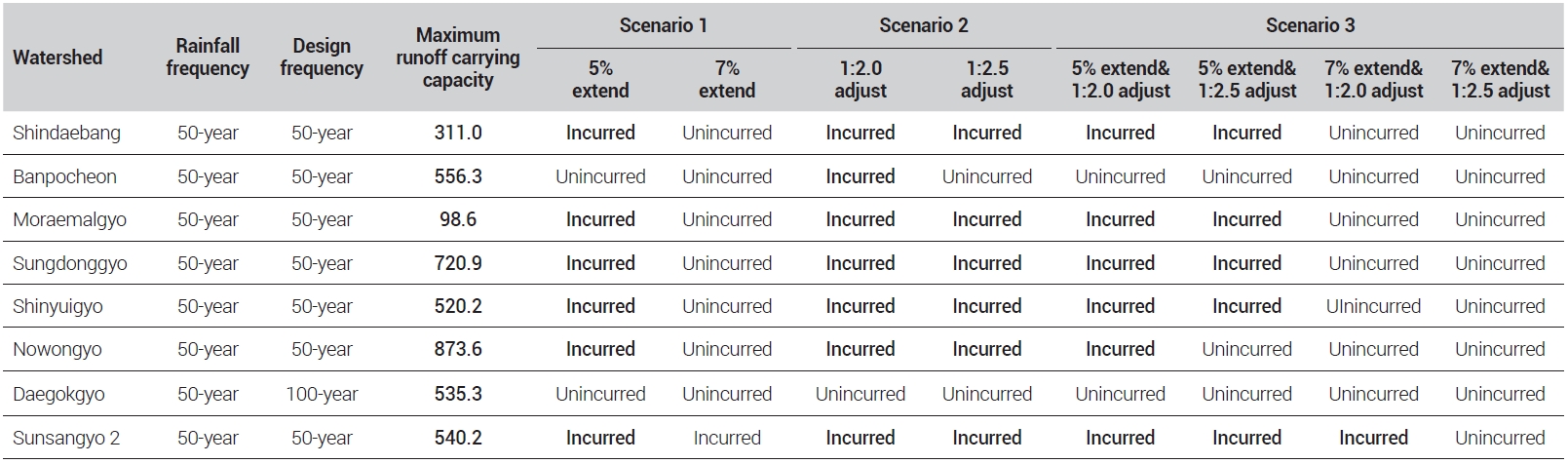

Table 5.

Comparison of flooding occurrence by scenario (Unit: m3/sec)

시나리오 1은 완충력을 향상시키는 방안으로 제도적 방안이다. 이는 녹지면적을 각각 5%, 7%씩 확대하여, 홍수저감 효과를 검토하는 방안이다. 여기서 5%와 7%는 홍수피해가 발생하지 않는 지점을 의미한다. 시나리오1 분석결과, 성산 2교 유역은 녹지면적 7% 확대에도 불구하고 홍수가 발생하였다. 반면 반포천과 대곡교 유역은 5% 미만의 녹지 확대만으로도 홍수가 발생하지 않는 것으로 나타난다.

시나리오 2는 경사를 조절하여 시간당 우수유출량을 저감시키는 방안으로, 시설물적 방안이다. 시나리오 2를 적용한 결과, 대곡교 유역은 홍수가 발생하지 않는 것으로 나타난다. 또한 경사도 조정으로 인한 유출량저감 효과는 크지 않은 것으로 판단된다.

시나리오 3은 녹지면적 확대와 경사도 조절을 동시에 진행하는 방안으로, 종합적 측면의 방안이다. 여기서 성산 2교 유역은 7%의 녹지확대와 1:2.5의 경사도 조절이 동시에 진행되어야 홍수가 발생하지 않는 것으로 나타난다.

종합하면, 정책 시나리오를 구성하여 하천의 홍수 저감효과를 분석한 결과는 <표 5>와 같다. 여기서 홍수 저감효과 측면만을 고려하면 시나리오 3이 가장 효과적인 것으로 판단된다.

Ⅳ. 요약 및 결론

본 연구는 도시하천별 홍수발생을 예측하고, 홍수가 예상된 지역을 대상으로 가장 효과적인 방안을 제시한다. 기존 연구들과 차별성은 상류유역의 유입량을 고려한 점과 종합적 측면에서 수해 정책방향을 제시한 점이다. 여기서 전자는 하천 유역단위의 방재정책을 제시한다는 측면에서 중요하다. 후자는 수해 저감정책을 종합적으로 제시하였다는 측면에서 의의가 있다.

여기서 사용된 모형은 총 19개 하천 유역 중 16개를 정확하게 예측하였다. 구체적으로 전체 19개의 하천유역 중 제2마장교, 영동 2교 그리고 도림교만이 예측과 다름을 파악하였다. 따라서 모형을 기반으로 정책 시나리오 분석이 가능하다고 판단하였다. 정책 시나리오에 사용되는 강우빈도는 사회적 비용이 발생하는 시점인 50년 빈도를 가정한다.

정책 시나리오별 분석결과, 시나리오 3이 수해 저감에 가장 효과적인 것으로 나타난다. 이는 토지이용 상 녹지면적을 확대하는 방안과 하천 유역의 경사도를 조절하는 방안을 종합적으로 고려한 대안이다. 분석에서 특기할 만한 점은 다음과 같다. 성산 2교 유역은 다른 곳에 비해 상대적으로 많은 녹지면적이 필요함을 알 수 있었다. 또한 반포천과 대곡교 유역은 5% 녹지면적 확대와 1:2.0 경사도 조절만으로도 홍수가 발생하지 않는다.

이를 바탕으로 제시하는 도시하천별 수해 정책방향은 다음과 같다. 효과적인 수해 저감을 위해서는 시설물적 방안과 제도적 측면의 방안을 동시에 수행해야 한다. 이는 시설물 측면과 제도적 측면의 정책을 각각 수행하는 것보다 종합적으로 수행하는 것이 효과적임을 가리킨다.

본 연구는 서울시를 대상으로 수해와 도시의 형태 그리고 토지이용에 관한 관계를 분석한 기초적이고 거시적인 연구이다. 이를 통해 수해발생에 대한 이해를 향상시키고자 하였다.

연구의 한계는 다음과 같다. 도시지역의 수해요인은 내수침수가 하천범람에 비해 상대적으로 크게 작용한다. 그러나 본 연구는 자료구득의 한계로 인해 하천범람을 중심으로 연구를 수행하였다. 그리고 수해저감을 위한 정책변수로 녹지면적과 경사도를 제시하였다. 정책의 실현가능성 측면을 고려하면, 모형에 대한 확장과 녹지면적 확보 그리고 경사도 조절을 위한 구체적 방안에 대한 연구가 필요하다.

Acknowledgments

본 논문은 환경부 도시 생태계 서비스 통합 유지·관리 기술 개발사업의 연구비지원(2020002780001)에 의해 수행됨.

본 논문은 2020년 대한국토·도시계획학회 추계학술대회에서 발표 및 우수논문상을 수상한 논문을 수정·보완하여 작성함.
